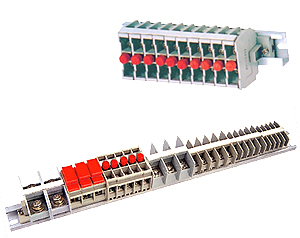

ENJH(JH1)螺釘式組合型接線端子
| 概述 絕緣件采用熱塑性聚酯PBT，導電金屬結構件采用板式瓦楞螺釘壓接，連接導線截面0.75~35mm2。主要適用于額定工作電壓：交流50Hz (60Hz) 500V、直流 400V的電力系統中， 作電氣的過渡連結。端子基本結構的特征比較明顯，規格齊全。G型導軌安裝。 端子基本結構的特征代號表（指國內型號的端子） |
| L | S | SL | T | TL | RD | K | H | LX | JD | B | G | |
| 基型 | 聯絡型 | 試驗型 | 試驗 聯絡型 |
特殊型 | 特殊 聯絡型 |
熔斷 器型 |
開關型 | 焊接型 | 零線型 | 接地型 | 標記型 | 隔板 |
|
|
|
|
|
|
|
|
| 型號規格 | 外形尺寸mm | 連接導線 范圍 mm2 |
額定 電流 A |
接線螺釘 | 配用端頭 | 備注 | |||
| B | H | 厚 | 外形圖 | ||||||
| JH1-1.5 | 44.5 | 48.5 | 7.5 | 1 | 0.75-1-1.5 | 17.5 | M3 | TU1-1/3 TO1-1/3 TU1-1.5/3 TO1-1.5/3 |
JH1-2.5 RD熔斷器型 接線座配用 Φ8.5×31.5 圓柱形管狀 有填料熔斷 體型號gG1 分斷能力不 小于50KA額 定電流分別 為2、4、6、 8、10、12、 16、20A |
| JH1-1.5L |
2 | ||||||||
| JH1-1.5B |
42 | 45 | 10 | 6 | |||||
| JH1-1.5G | 1.5 | 7 | |||||||
| JH1-2.5 | 46.5 | 51.5 | 9.5 | 1 | 1-1.5-2.5 | 24 | M4 | TU1-1/3 TO1-1/3 TU1-1.5/3 TO1-1.5/3 | |
| JH1-2.5L | 2 | ||||||||
| JH1-2.5RD | 49 | 70.5 | 16 | 5 | TU1-2.5/4 TO1-2.5/4 | ||||
| JH1-2.5S | 59 |
68.5 | 12 | 3 | 1-1.5-2.5 | 24 | 4M | ||
| JH1-2.5SL | 4 | ||||||||
| JH1-2.5B |
44 | 48 | 10 | 6 | |||||
| JH1-2.5G | 1.5 | 7 | |||||||
| JH1-2.5SG | 54 | 62 | 2 | 4 | |||||
| JH1-2.5RDG | 44 | 57.5 | 1.5 | ||||||
| JH1-6 | 52.5 | 54 | 13.5 | 1 | 2.5-4-6 | 41 | M5 | TU1-2.5/5 TO1-2.5/5 TU1-4/5 TO1-4/5 TU1-6/5 TO1-6/5 | |
| JH1-6L | 2 | ||||||||
| JH1-6B | 50 | 50.5 | 10 | 6 | |||||
| JH1-6G | 1.5 | 7 | |||||||
| JH1-25 | 60.5 | 63 | 20 | 1 | 10-16-25 | 101 | M6 | TO1-10/6 TO1-16/6 TO1-25/6 | |
| JH1-25L | 2 | ||||||||
| JH1-25B | 58 | 58.5 | 10 | 6 | |||||
| JH1-25G | 2 | 7 | |||||||
| JH1-35 | 66.5 | 59.5 | 26 | 1 | 16-25-35 | 125 | M8 | TO1-16/8 TO1-25/8-35/8 | |
